Провода. Буквенные обозначения. Основные характеристики проводов.
Определения:
Провода — изделия, содержащие одну или несколько скрученных проволок или одну и более изолированных жил, поверх которых в зависимости от условий прокладки имеется легкая металлическая оболочка, обмотка и оплетка из волокнистых материалов или проволоки. Провода могут быть голыми и изолированными.
Установочные провода — провода для электрических распределительных сетей низкого напряжения.Провода — изделия, содержащие одну или несколько скрученных проволок или одну и более изолированных жил, поверх которых в зависимости от условий прокладки имеется легкая металлическая оболочка, обмотка и оплетка из волокнистых материалов или проволоки. Провода могут быть голыми и изолированными.
Голыми называются провода, у которых поверх токопроводя-щих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, А, АС и др. применяются, как правило, для воздушных линий электропередач.
Изолированными называются провода, у которых токопрово-дящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы или металлической ленты. Изолированные провода могут быть как защищенными, так и незащищенными.
Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.
Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ).
Марка провода (кабеля) — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В обозначении проводов установлены определенные правила.
Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.
Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ).
Марка провода (кабеля) — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В обозначении проводов установлены определенные правила.

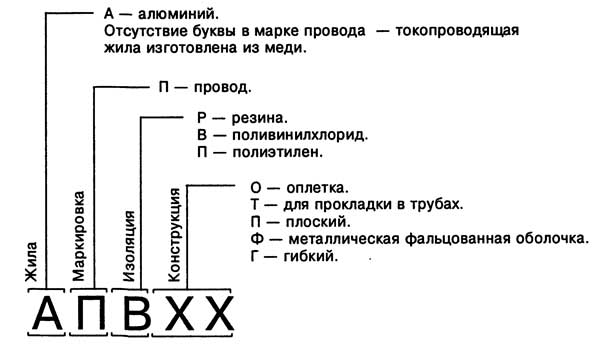

Буквенное обозначение установочных проводов
Монтажные провода
Для фиксированного, а также гибкого монтажа электропроводок на щитах и панелях применяют монтажные провода. Токоведущие жилы монтажных проводов и кабелей изготовляют из медной проволоки. Когда от монтажных проводов требуется повышенная гибкость, их жилы изготовляют из тонких проволок, свитых друг с другом.
В монтажных проводах высокой нагревостойкости (200—250 °С ) применяют никелированные медные жилы, во всех остальных — медные луженые. Выпускают монтажные провода с волокнистой и волокнисто-пластмассовой изоляцией.
В монтажных проводах высокой нагревостойкости (200—250 °С ) применяют никелированные медные жилы, во всех остальных — медные луженые. Выпускают монтажные провода с волокнистой и волокнисто-пластмассовой изоляцией.
Буквенное обозначение монтажных проводов
Пример:
МГШ—многопроволочный, гибкий, в оплетке из полиамидного шелка.
МГСЛ — многопроволочный, гибкий, в обмотке и в оплетке из стекловолокна, лакированный.
МШВ — однопроволочный с волокнистой и поливинилхлорид-ной изоляцией.
МГШ—многопроволочный, гибкий, в оплетке из полиамидного шелка.
МГСЛ — многопроволочный, гибкий, в обмотке и в оплетке из стекловолокна, лакированный.
МШВ — однопроволочный с волокнистой и поливинилхлорид-ной изоляцией.
Основные характеристики проводов Таблица 2.1
Таблица 2.1 (продолжение)
Таблица 2.1 (продолжение)
Круглые установочные провода Таблица 2.2
Плоские установочные провода Таблица 2.3
