Электрическая проводка. Провода, шнуры, кабели. Сравнение проводниковых материалов. Маркировка
Электрическая проводка - это провода и кабели с относящимися к ним креплениями, поддерживающими и защитными конструкциями.
При этом проводом называют одну не изолированную или одну и более изолированных жил, поверх которых может быть неметаллическая оболочка, обмотка, оплетка проволокой или волокнистыми материалами (наличие оболочки и т. д. зависит от условий прокладки и эксплуатации провода).
Кабелем называют одну или более изолированных жил (проводников), которые, как правило, заключены в металлическую или неметаллическую оболочку. В зависимости от условий эксплуатации поверх оболочки может быть защитный покров, в некоторых случаях даже бронированный.
При этом проводом называют одну не изолированную или одну и более изолированных жил, поверх которых может быть неметаллическая оболочка, обмотка, оплетка проволокой или волокнистыми материалами (наличие оболочки и т. д. зависит от условий прокладки и эксплуатации провода).
Кабелем называют одну или более изолированных жил (проводников), которые, как правило, заключены в металлическую или неметаллическую оболочку. В зависимости от условий эксплуатации поверх оболочки может быть защитный покров, в некоторых случаях даже бронированный.
Кабели и провода состоят из токопроводящих жил, изоляции, экранов,
оболочки и наружных покровов. Неизолированные провода соответственно не
имеют изоляции. Наличие или отсутствие экранов и наружных покровов
зависит от назначения и условий эксплуатации кабелей и проводов.
Шнуром называют две или более изолированные гибкие или особо гибкие жилы (сечение каждой жилы не превышает 1,5 мм2), которые скручены или уложены параллельно друг другу. На эти жилы в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия. Шнур используется для подключения потребителей электрического тока (бытовых приборов) к электрической сети.
Алюминий является одним из наиболее распространенных материалов при изготовлении проводов и кабелей. Его проводимость составляет примерно 62% проводимости меди, но из-за малой плотности алюминия проводимость на единицу массы в два раза больше, чем у меди.
Однако, по сравнению с медью алюминий имеет невысокую механическую прочность и пониженные контактные свойства. Одним из отрицательных свойств алюминия является быстрая окисляемость при соприкосновении с воздухом и образование на его поверхности тугоплавкой (с температурой плавления около 2000 °С ) пленки окиси. Окисная пленка плохо проводит электрический ток и поэтому препятствует созданию хорошего контакта.
Кроме того, при контакте алюминий-медь образуется «гальваническая пара», при которой алюминий, подвергаясь электрокоррозии, разрушается. Это ведет к ухудшению соединения. В качестве электрической изоляции применяют резину и пластмассу. В целях экономии дефицитных проводов с медными жилами в настоящее время для электропроводок применяют преимущественно провода и кабели с алюминиевыми жилами.
Шнуром называют две или более изолированные гибкие или особо гибкие жилы (сечение каждой жилы не превышает 1,5 мм2), которые скручены или уложены параллельно друг другу. На эти жилы в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия. Шнур используется для подключения потребителей электрического тока (бытовых приборов) к электрической сети.
Алюминий является одним из наиболее распространенных материалов при изготовлении проводов и кабелей. Его проводимость составляет примерно 62% проводимости меди, но из-за малой плотности алюминия проводимость на единицу массы в два раза больше, чем у меди.
Однако, по сравнению с медью алюминий имеет невысокую механическую прочность и пониженные контактные свойства. Одним из отрицательных свойств алюминия является быстрая окисляемость при соприкосновении с воздухом и образование на его поверхности тугоплавкой (с температурой плавления около 2000 °С ) пленки окиси. Окисная пленка плохо проводит электрический ток и поэтому препятствует созданию хорошего контакта.
Кроме того, при контакте алюминий-медь образуется «гальваническая пара», при которой алюминий, подвергаясь электрокоррозии, разрушается. Это ведет к ухудшению соединения. В качестве электрической изоляции применяют резину и пластмассу. В целях экономии дефицитных проводов с медными жилами в настоящее время для электропроводок применяют преимущественно провода и кабели с алюминиевыми жилами.
Различия проводниковых изделий
Имеющийся ассортимент проводов, шнуров и кабелей чрезвычайно разнообразен. Они различаются:
♦ материалом токопроводящих жил (медь, алюминий, алюмомедь);
♦ поперечным сечением жил (от 0,75 до 800 мм2);
♦ числом жил (одножильные и многожильные, от 1 до 37 жил);
♦ изоляцией (резина, бумага, пряжа, пластмасса);
♦ оболочками (резина, пластмасса, металл), покровами и т. п.
♦ материалом токопроводящих жил (медь, алюминий, алюмомедь);
♦ поперечным сечением жил (от 0,75 до 800 мм2);
♦ числом жил (одножильные и многожильные, от 1 до 37 жил);
♦ изоляцией (резина, бумага, пряжа, пластмасса);
♦ оболочками (резина, пластмасса, металл), покровами и т. п.
Рабочее и испытательное напряжение
Каждый провод, кабель, шнур имеет рабочее (номинальное) и испытательное напряжения. Эти величины для проводов и кабелей характеризуют электрическую прочность их изоляции.
Рабочее напряжение — это наибольшее напряжение сети, при котором провод, кабель, шнур могут эксплуатироваться.
Пример.
При рабочем напряжении провода 380 В он подходит для сетей 380, 220, 127, 42, 12 В. Но шнур, рабочее напряжение которого 220 В, нельзя применять в сетях 380 В и выше. В жилых зданиях применяются провода и кабели на напряжения 660, 380 и 220 В. Надписи 660/660; 380/380 и 220/220 относятся к многожильным проводам; они указывают допустимое напряжение между соседними жилами.
Рабочее напряжение — это наибольшее напряжение сети, при котором провод, кабель, шнур могут эксплуатироваться.
Пример.
При рабочем напряжении провода 380 В он подходит для сетей 380, 220, 127, 42, 12 В. Но шнур, рабочее напряжение которого 220 В, нельзя применять в сетях 380 В и выше. В жилых зданиях применяются провода и кабели на напряжения 660, 380 и 220 В. Надписи 660/660; 380/380 и 220/220 относятся к многожильным проводам; они указывают допустимое напряжение между соседними жилами.
Испытательное напряжение определяет запас электрической прочности примененной изоляции. Оно значительно выше рабочего.
Влияние подключаемой нагрузки
Установочные провода должны соответствовать подключаемой нагрузке. Для одной и той же марки и одного и того же сечения провода допускаются различные по величине нагрузки, которые зависят от условий прокладки, а значит и возможности охлаждения.
Пример.
Провода или кабели, проложенные открыто, лучше охлаждаются, чем проложенные в трубах или скрыто под штукатуркой.
Сечение токопроводящих жил выбирают исходя из предельно допустимого нагрева жил, при котором не повреждается изоляция проводов. Допустимые значения длительных токов нагрузки для проводов, шнуров и кабелей рассчитаны и приведены в приложении.
Провода или кабели, проложенные открыто, лучше охлаждаются, чем проложенные в трубах или скрыто под штукатуркой.
Сечение токопроводящих жил выбирают исходя из предельно допустимого нагрева жил, при котором не повреждается изоляция проводов. Допустимые значения длительных токов нагрузки для проводов, шнуров и кабелей рассчитаны и приведены в приложении.
Допустимая нагрузка (при прочих равных условиях) с увеличением сечения возрастает не пропорционально сечению, а медленнее.
Пример.
При сечении 1 мм2 допустим ток 17 А. При сечении 1,5 мм2 — не 25,5 А, а только 23 А.
При расположении нескольких проводов в общей трубе, в канале скрытой проводки, условия их охлаждения ухудшаются, они также нагревают друг друга, поэтому допустимый ток для них должен быть уменьшен на 10—20%.
Рабочая температура проводов и шнуров в резиновой изоляции не должна превышать +65 °С , в пластмассовой — +70 °С. Следовательно, при комнатной температуре +25 °С допустимый перегрев не должен превышать температуру +40—45 °С.
Изоляция проводов и кабелей
Провода изготавливаются с изоляцией на напряжение 380, 660 и 3000 В переменного тока, кабели — на все напряжения. У изолированного провода токопроводящая жила заключена в изолирующую оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок проводов покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Изоляция проводов, предназначенных для прокладки в местах, где имеется повышенная опасность их повреждения вследствие механических воздействий, защищена дополнительно оплеткой из стальной оцинкованной проволоки.
Схемы конструктивных элементов проводов и кабелей

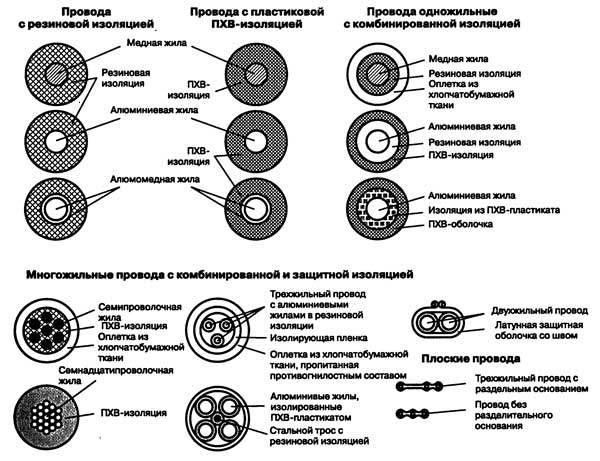

Перед рассмотрением примеров исполнения конкретных проводов и кабелей полезно рассмотреть общие схемы конструктивных элементов проводов и кабелей. На рис. 2.1 схематически изображены применяющиеся в различных сочетаниях в проводах и кабелях все возможные жилы, их изоляция, обмотки, оплетки и оболочки.
Рис. 2.1. Многообразие проводов и кабелей
Маркировка .
Не существует единой буквенно-цифровой системы для обозначения кабелей и проводов, а есть лишь регламентированное ГОСТом техническое обозначение их конструктивных особенностей и материалов, из которых состоят элементы. При этом цифрами принято обозначать площадь поперечного сечения жил кабеля и их количество, а также назначение изделия. Буквы служат для указания материала изготовления и конструктивных особенностей кабелей и проводов (рис. 1.1).
♦ Если буква «А» стоит в начале маркировки кабельного изделия, то это указание на алюминиевые жилы, а если в середине маркировки, то - на алюминиевую оболочку.
♦ Буква «Б» в начале маркировки указывает на то, что данный провод относится к бортовым самолетным проводам, а в середине маркировки обозначает броню из стальных лент.
♦ Буква «В» указывает на наличие поливинилхлоридной (ПВХ) изоляции жил, оболочки, покрова.
♦ Буква «Г» в начале маркировки указывает на то, что данное кабельное изделие предназначено для горных работ, а в конце маркировки обозначает кабель без защитного покрова.
♦ Буквой «К» маркируются силовые кабели, а «Н» - негорючие.
♦ Буква «П» указывает на наличие полиэтиленовой изоляции жил, а «Р» - резиновой.
♦ Буква «Ц» обозначает пропитку составом, который не стекает при монтаже кабеля в вертикальной плоскости (подобная проблема существует для некоторых видов кабельной продукции, и их рекомендуется использовать только при монтаже в горизонтальной плоскости, иначе срок их службы невелик).
♦ Если в начале маркировки стоит буква «Ш», то перед нами шнур. В середине маркировки буква «Ш» обозначает наличие защитной оболочки в виде шланга, при этом маленькая буква, стоящая рядом, указывает, из какого материала данный шланг изготовлен.
♦ Буква «Э» в начале маркировки указывает на то, что данный кабель является силовым, предназначенным для особых шахтных условий, а в середине или в конце маркировки указывает на то, что этот кабель экранированный.
♦ Буквы «ОЖ» обозначают однопроволочную жилу.
♦ Если буква «А» стоит в начале маркировки кабельного изделия, то это указание на алюминиевые жилы, а если в середине маркировки, то - на алюминиевую оболочку.
♦ Буква «Б» в начале маркировки указывает на то, что данный провод относится к бортовым самолетным проводам, а в середине маркировки обозначает броню из стальных лент.
♦ Буква «В» указывает на наличие поливинилхлоридной (ПВХ) изоляции жил, оболочки, покрова.
♦ Буква «Г» в начале маркировки указывает на то, что данное кабельное изделие предназначено для горных работ, а в конце маркировки обозначает кабель без защитного покрова.
♦ Буквой «К» маркируются силовые кабели, а «Н» - негорючие.
♦ Буква «П» указывает на наличие полиэтиленовой изоляции жил, а «Р» - резиновой.
♦ Буква «Ц» обозначает пропитку составом, который не стекает при монтаже кабеля в вертикальной плоскости (подобная проблема существует для некоторых видов кабельной продукции, и их рекомендуется использовать только при монтаже в горизонтальной плоскости, иначе срок их службы невелик).
♦ Если в начале маркировки стоит буква «Ш», то перед нами шнур. В середине маркировки буква «Ш» обозначает наличие защитной оболочки в виде шланга, при этом маленькая буква, стоящая рядом, указывает, из какого материала данный шланг изготовлен.
♦ Буква «Э» в начале маркировки указывает на то, что данный кабель является силовым, предназначенным для особых шахтных условий, а в середине или в конце маркировки указывает на то, что этот кабель экранированный.
♦ Буквы «ОЖ» обозначают однопроволочную жилу.
